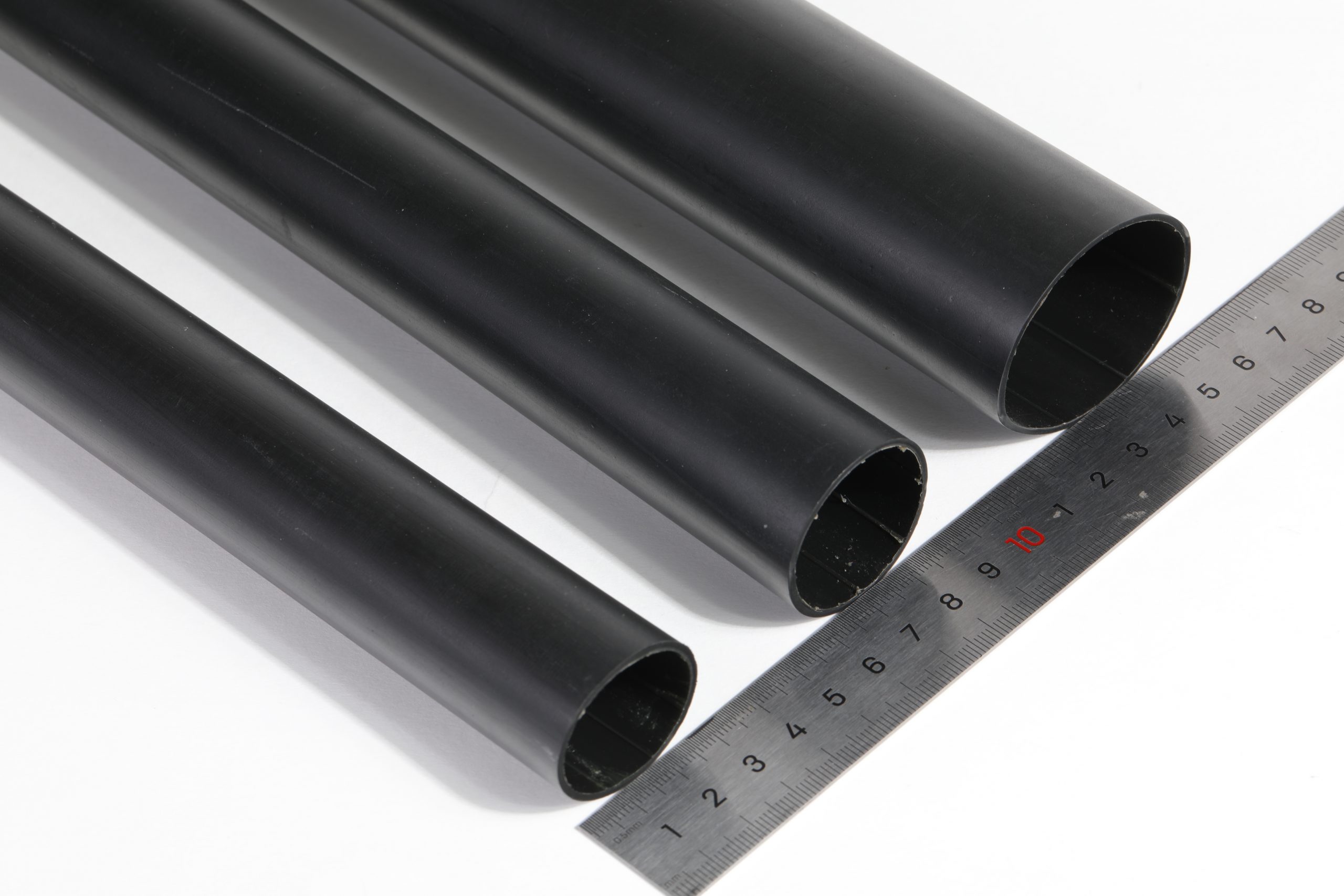

3倍阻燃双壁热缩管/柔软阻燃双壁热收缩套管/环保双壁热缩管/阻燃双壁热缩管/防水双壁热缩管
3倍阻燃双壁热缩管的性能和用途:
由聚烯烃和热熔胶共挤技术复合而成，广泛用于船用电缆、汽车电线、线束、金属管的防水防潮，及绝缘和密封保护.
收缩温度：80℃-125℃
工作温度：-45℃–+125℃
材料：符合Sony-SS-00259,RoHS, vw-1 600V
标准颜色：黑
特殊颜色：红、蓝、白、黄、透明（非阻燃）
3倍阻燃双壁热缩管的技术参数：
CZY-DWT是一种内层附有热熔胶的半柔性热缩管，外层是由辐射交联聚烯烃组成，内层是专门设计的胶性内壁；加热时内壁熔融，并随外壁收缩填充孔隙或缝隙，冷却后，双壁管壁厚均匀、坚实。广泛应用于电子设备的接线防水，电线分支处的密封固定，金属管线的防腐保护，以及防止由高分子链松弛产生的松动和脱落，如水下灯饰、汽车油管、高级线束等。
CZY-DWT is manufactured by co-extrusion of irradiated crosslinking polyolefin and specifically designed hot melt adhesive. This tubing maybe used in a wide variety of electrical applications, including back end connector sealing , breakouts, and connector to cable transitions. High expansion ratio makes it possible to repair most damaged cable jackets without removing connectors.
二．特性参数 （Specifications）
| 项 目Items | 特性
Specifications |
|
| 收缩温度/℃Shrink Temperature | 110 | |
| 温度等级/℃Temperature Range | 125 | |
| 抗张强度/MPaTensile Strength | ≥10.4 | |
耐电压等级（V）
Dielectric Voltage Withstand |
600 | |
| 断裂伸长率/%Ultimate Elongation | ≥200 | |
| 轴向收缩率/%Longitudinal Change | ≤15 | |
| 空气烘箱老化Aging in Circulating-air Oven | 158.0±1.0℃, 168hrs | |
| 热老化后After Aging | 抗张强度/MPaTensile Strength | ≥7.3 |
| 断裂伸长率/%Ultimate longation | ≥100 | |
| 击穿强度/kV/mmDielectric Strength | ≥15.0 | |
| 体积电阻率/Ω.cmVolume Resistivity | ≥1013 | |
| 阻燃性Flammability | VW-1 | |
| 吸水性/%Water Absorption | less than 0.4% | |
| 流变性Fluid Resistance | 好 Excellent | |
双壁内胶热收缩管成品尺寸规格(Flame-Retardant Heat-Shrinkable Dual-Wall Tube Standart Sizes)
- CZY—DWT(2X)
| 规格Size(IN) | 扩张后As Supplied（mm） | 完全收缩后After Recovery（mm） | |||
| 最小内径（Min ID） | 壁厚Nominal Wall Thickness | 最大内径（Max ID） | 总壁厚（Total Wall Thickness） | 胶层厚度（NominalAdhesive Wall） | |
| 3/64 | 1.2 | 0.30±0.10 | 0.60 | 0.45±0.12 | 0.20 |
| 1/16 | 1.6 | 0.30±0.10 | 0.80 | 0.45±0.12 | 0.20 |
| 3/32 | 2.4 | 0.35±0.10 | 1.20 | 0.55±0.12 | 0.30 |
| 1/8 | 3.2 | 0.40±0.15 | 1.60 | 0.60±0.15 | 0.30 |
| 3/16 | 4.8 | 0.40±0.15 | 2.40 | 0.75±0.15 | 0.35 |
| 1/4 | 6.4 | 0.40±0.15 | 3.20 | 0.75±0.15 | 0.35 |
| 3/8 | 9.5 | 0.40±0.15 | 4.80 | 0.80±0.20 | 0.35 |
| 1/2 | 12.7 | 0.40±0.15 | 6.40 | 0.80±0.20 | 0.35 |
| 3/4 | 19.1 | 0.50±0.20 | 9.50 | 0.95±0.28 | 0.40 |
| 1 | 25.4 | 0.50±0.20 | 12.70 | 1.15±0.28 | 0.45 |
| 1-1/2 | 38.1 | 0.65±0.25 | 19.00 | 1.25±0.41 | 0.45 |
| 2 | 50.8 | 0.73±0.30 | 25.40 | 1.40±0.41 | 0.50 |
- CZY—DWT(3X)
| 规格（Size） | 扩张后As Supplied（mm） | 完全收缩后After Recovery（mm） | |||
| 最小内径（Min ID） | 总厚Nominal Wall Thickness | 最大内径（Max ID） | 总壁厚（Total Wall Thickness） | 胶层厚度（NominalAdhesive Wall） | |
| Ф2.4 | 2.4 | 0.40±0.15 | 1.0 | 0.85±0.25 | 0.35±0.10 |
| Ф3.2 | 3.2 | 0.40±0.15 | 1.0 | 0.85±0.25 | 0.35±0.10 |
| Ф4.7 | 4.7 | 0.40±0.15 | 1.5 | 1.05±0.25 | 0.45±0.10 |
| Ф6.4 | 6.4 | 0.45±0.15 | 2.0 | 1.10±0.25 | 0.45±0.10 |
| Ф7.9 | 7.9 | 0.55±0.20 | 2.5 | 1.45±0.25 | 0.45±0.10 |
| Ф9.5 | 9.5 | 0.60±0.20 | 3.0 | 1.45±0.25 | 0.45±0.10 |
| Ф12.7 | 12.7 | 0.60±0.20 | 4.0 | 1.50±0.35 | 0.45±0.15 |
| Ф15.7 | 15.7 | 0.65±0.25 | 5.0 | 1.70±0.40 | 0.45±0.15 |
| Ф19.1 | 19.1 | 0.75±0.25 | 6.0 | 2.00±0.45 | 0.65±0.20 |
| Ф25.4 | 25.4 | 0.75±0.25 | 8.4 | 2.00±0.55 | 0.65±0.20 |
| Ф30.0 | 30.0 | 0.80±0.30 | 10.0 | 2.20±0.55 | 0.75±0.20 |
| Ф40.0 | 40.0 | 0.85±0.35 | 13.7 | 2.50±0.55 | 1.00±0.25 |
| Ф50.0 | 50.0 | 0.85±0.35 | 16.5 | 2.50±0.55 | 1.00±0.25 |
- CZY-DWT(4X)
| 规格（Size） | 扩张后As Supplied（mm） | 完全收缩后After Recovery（mm） | |||
| 最小内径（Min ID） | 总厚Nominal Wall Thickness | 最大内径（Max ID） | 总壁厚（Total Wall Thickness） | 胶层厚度（NominalAdhesive Wall） | |
| 1/4 | 4 | 0.40±0.20 | 1 | 1.00±0.35 | 0.50 |
| 8/2 | 8 | 0.40±0.20 | 2 | 1.10±0.40 | 0.50 |
| 12/3 | 12 | 0.50±0.30 | 3 | 1.40±0.50 | 0.61 |
| 16/4 | 16 | 0.60±0.30 | 4 | 1.78±0.60 | 0.76 |
| 19.1/4.8 | 19.1 | 0.60±0.30 | 4.8 | 2.00±0.60 | 0.76 |
| 24/6 | 24 | 0.75±0.40 | 6 | 2.25±0.60 | 0.76 |
| 32/8 | 32 | 0.80±0.40 | 8 | 2.54±0.70 | 1.02 |
| 38.1/9.5 | 38.1 | 0.80±0.40 | 9.5 | 2.54±0.70 | 1.02 |
